经验分享 深入探讨模拟与射频集成电路（Analog/RF IC）设计

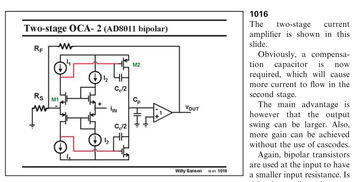

在EETOP这样汇聚了国内最大、最活跃的半导体、集成电路（IC）设计及嵌入式开发工程师的社区中，关于模拟与射频集成电路（Analog/RF IC）设计的讨论始终是技术版块的核心与热点。作为一名有经验的设计者，我将结合社区内常见的话题和自身的理解，对这一领域的关键点进行梳理和解释。

需要明确“模拟RF IC设计”的范畴。它处于传统模拟电路设计与高频无线通信技术的交叉点。与纯粹的数字IC设计（关注逻辑、时序和面积）不同，也区别于低频模拟设计（如运算放大器、电源管理），RF IC设计核心在于处理数百MHz至数百GHz的高频信号，其设计哲学、工具和方法论都有显著特殊性。

一、核心挑战与设计哲学
1. 与工艺的深度绑定：RF性能极度依赖于半导体工艺的寄生参数（如衬底耦合、电感Q值、晶体管fT/fmax）。在EETOP的讨论中，关于TSMC、SMIC等不同工艺节点（如40nm、28nm RF工艺）的特性、模型准确性、PDK使用技巧是永恒的话题。经验者深知“理解工艺手册”比“会操作工具”更重要。
2. “第二类”非线性：除了增益、带宽，设计者必须时刻与噪声（Noise Figure）、线性度（IP3、P1dB）、效率（PAE）和阻抗匹配“搏斗”。这些指标往往相互矛盾（如增益与线性度、噪声与功耗），设计本质是寻找系统要求下的最优折衷。
3. 电磁场的统治：在射频频率下，元件尺寸与波长可比拟，“电路”概念逐渐让位于“分布参数”和“电磁场”。传输线、S参数、史密斯圆图成为每日工作的语言。版图设计不再是简单的连线，而是设计本身至关重要的一环，需要精心规划接地、屏蔽、隔离和走线拓扑。

二、关键模块与设计流程
在社区讨论中，通常按模块深入：

• 低噪声放大器（LNA）：目标是尽可能放大微弱信号的同时添加最小的自身噪声。关注点包括输入匹配（通常为噪声匹配而非功率匹配）、稳定性、低功耗实现。
• 混频器（Mixer）：负责频谱搬移。设计焦点在于转换增益、线性度、隔离度（LO-RF, LO-IF）和本振泄漏。吉尔伯特单元结构是讨论的常客。
• 压控振荡器（VCO）与频率综合器（PLL）：这是模拟RF设计的“皇冠”。VCO追求低相位噪声、宽调谐范围和低功耗；PLL则关注锁定时间、杂散和环路稳定性。LC振荡器与环形振荡器的取舍是经典辩论。
• 功率放大器（PA）：挑战在于高效率、高线性度输出。E类、F类等开关模式PA与线性化技术（如数字预失真）是前沿话题。

设计流程通常是：系统指标分解 → 晶体管级电路设计（手算与仿真结合）→ 电磁仿真验证关键无源结构 → 全芯片版图实现（极度重视寄生提取和EM仿真）→ 后仿与 Tape-out。

三、EETOP社区的价值与常见讨论
作为最火的技术社区，EETOP的价值在于：

1. 经验池：大量帖子分享了实际项目中的“坑”与解决方案，例如LNA在测试中自激的排查、PLL锁定失败的常见原因、特定工艺下MIM电容的精度问题等，这些是教科书上难以学到的。
2. 工具交流：Cadence Virtuoso、ADS、EMX/HFSS等工具的使用技巧、仿真设置秘籍、脚本编写经验在论坛中广泛流传，极大提升了设计效率。
3. 前沿追踪：关于5G/6G、毫米波、硅基太赫兹、射频前端模块化（FEM）等前沿技术的设计挑战，总有资深工程师和研究者进行深度剖析。
4. 职业生态：从学生到资深架构师的交流，勾勒出国内RF IC设计的行业图景，包括技术路线选择、公司评价等。

四、给初学者的建议
浏览EETOP相关板块时，建议：

1. 夯实基础：深入理解《模拟集成电路设计》（拉扎维等）、射频经典教材（如Razavi, Lee, Gonzalez的著作）中的基本原理。论坛讨论是“术”，教科书是“道”。
2. 从仿真开始：不要只停留在阅读帖子。使用PDK和工具，亲手搭建一个LNA或VCO，完成从设计、仿真到版图的全流程，哪怕只是一个练习。
3. 学会提问：在论坛提问时，应清晰描述问题背景、已做努力、仿真或测试数据。技术社区尊重具体、深入的问题。
4. 关注系统：优秀的RF IC设计师必须理解通信系统（如802.11, 5G NR）的标准和链路预算，知道每个模块的指标如何影响整体误码率（BER）和系统性能。

模拟RF IC设计是一门需要深厚理论基础、丰富工程经验和持续学习的“艺术”。EETOP这样的平台，恰好为这门艺术的实践者、学习者和爱好者们提供了一个绝佳的交流、碰撞与成长的熔炉。沉浸在社区的讨论中，结合动手实践，是通往一名合格RF IC设计师的有效路径。
